Test obiektywu

Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - test obiektywu

3 sierpnia 2015

8. Winietowanie

Gdy pracujemy na małej matrycy Nikona D7000, winietowanie prawie w ogóle nie daje się nam we znaki. Aby się o tym przekonać, rzućmy okiem na poniższe miniaturki.

Nikon D7000, 80 mm, f/4.5 Nikon D7000, 80 mm, f/5.6
Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie
Nikon D7000, 200 mm, f/5.3 Nikon D7000, 200 mm, f/5.6
Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie
Nikon D7000, 300 mm, f/5.6 Nikon D7000, 300 mm, f/8.0
Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie
Nikon D7000, 400 mm, f/5.6 Nikon D7000, 400 mm, f/8.0
Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie


Na ogniskowej 80 mm już na maksymalnym otworze względnym mamy problemy z dojrzeniem winietowania, które sięga tam tylko 6% (−0.20 EV). Podobnie jest na 200 mm, gdzie winietowanie wynosi 7% (−0.20 EV). Na 300 mm wynik jest niewiele wyższy bo dochodzi do 10% (−0.30 EV). Wada ta osiąga największy poziom na 400 mm, gdzie na maksymalnym otworze wynosi 16% (−0.50 EV), by na f/8.0 spaść do niezauważalnej wartości 6% (−0.17 EV).

----- R E K L A M A -----

Zobaczmy teraz, jak winietowanie wygląda na pełnej klatce.

Nikon D3x, 80 mm, f/4.5 Nikon D3x, 80 mm, f/5.6
Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie
Nikon D3x, 200 mm, f/5.3 Nikon D3x, 200 mm, f/5.6
Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie
Nikon D3x, 300 mm, f/5.6 Nikon D3x, 300 mm, f/8.0
Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie
Nikon D3x, 400 mm, f/5.6 Nikon D3x, 400 mm, f/8.0
Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie


Nikkor bardzo miło nas tutaj zaskoczył. Jego większa od konkurentów średnica bardzo pomogła w walce z winietowaniem, które nawet na pełnej klatce jest trzymane na wodzy i wyniki są tutaj lepsze niż u konkurentów.

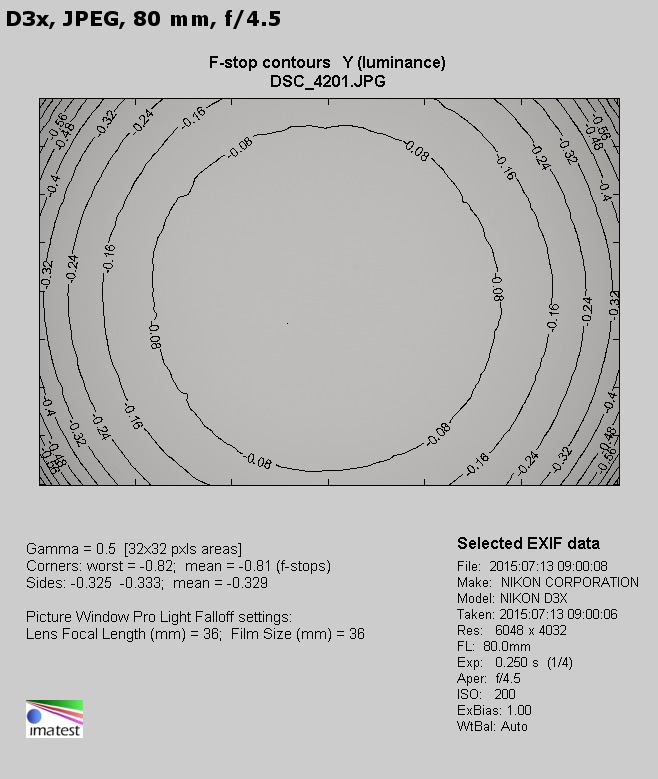

Na kombinacji 80 mm i światła f/4.5 spadek jasności w rogach kadru wynosi 24% (−0.81 EV) i zmniejsza się do 17% (−0.52 EV) dla przysłony f/5.6. Na f/8.0 problem znika prawie całkowicie, bo odnotowany przez nas wynik to tylko 8% (−0.25 EV).

Bardzo podobne wyniki uzyskaliśmy dla ogniskowej 200 mm. Na f/5.3 winietowanie sięga 24% (−0.78 EV), na f/5.6 dochodzi do 21% (−0.67 EV), a na f/8.0 mamy wartość 11% (−0.32 EV).

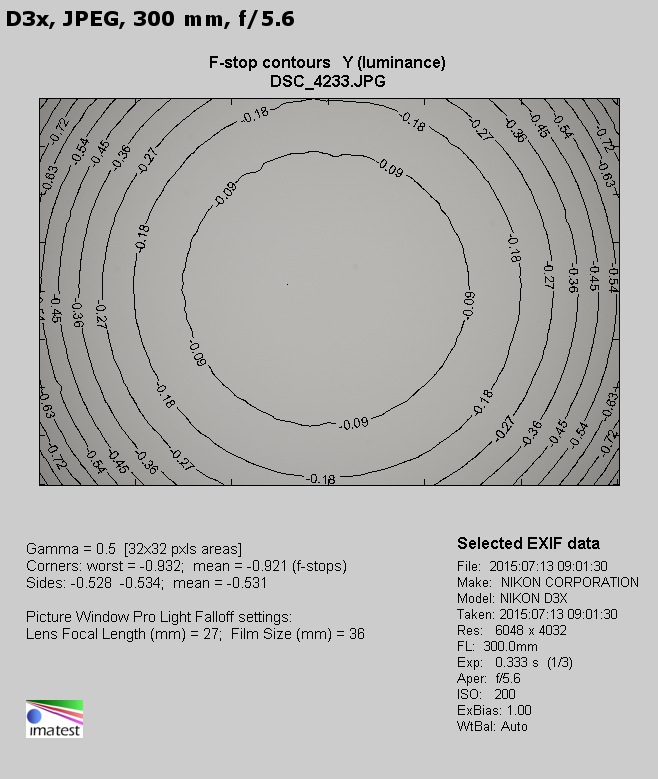

Niewiele zmienia się po przejściu do ogniskowej 300 mm. Wyniki uzyskane na przysłonach f/5.6, f/8.0 i f/11 to odpowiednio 27% (−0.92 EV), 14% (−0.45 EV) i 8% (−0.26 EV).

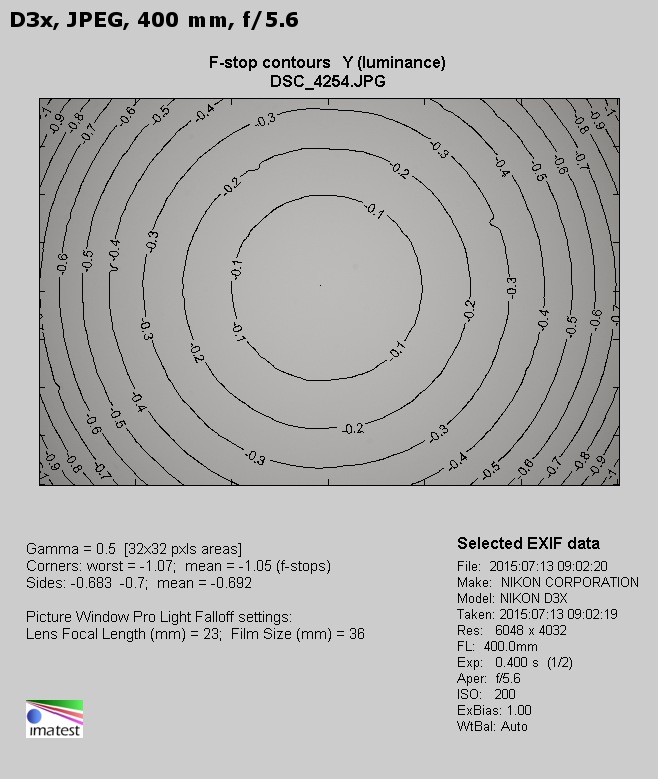

Z największym winietowaniem mamy do czynienia na maksymalnej ogniskowej, ale nawet tam nie jest ono bardzo duże. Na f/5.6 wada ta sięga 31% (−1.05 EV), by na f/8.0 spaść do wartości 17% (−0.54 EV). Problemy kończą się na przysłonach f/11 i f/16, gdzie winietowanie wynosi odpowiednio 12% (−0.37 EV) i 7% (−0.20 EV).

Poniżej pokazujemy uśredniony w koncentrycznych kręgach przebieg spadku jasności wraz z oddalaniem się od centrum kadru. Wartość liczbowa podana w procentach na każdym rysunku mówi nam, jaką powierzchnię ma obszar ograniczony od góry i z prawej strony wartością 100%, a z dołu prezentowaną krzywą. Mówi nam ona tym samym, ile całościowo światła jest traconego przez efekt winietowania. Proszę nie mylić tych procentów z procentami podawanymi na początku niniejszego rozdziału, bo nie są one ze sobą bezpośrednio powiązane.

Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie

80 mm f/4.5 200 mm f/5.3 300 mm f/5.6 400 mm f/5.6

Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie

Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie

Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie

Nikon Nikkor AF-S 80-400 mm f/4.5-5.6G ED VR - Winietowanie
