Test aparatu

Panasonic Lumix DC-GH5 - test aparatu

6 kwietnia 2017
Maciej Smyl, Marcin Czajkowski Komentarze: 142

8. Zakres i dynamika tonalna

Badanie to ma na celu pokazanie zachowania fotodiod matrycy, a nie jej realnej czułości w stopniach ISO, której zgodność producenci aparatów utrzymują dla formatu JPEG. Przestrzegamy zatem przed pochopnymi osądami. Jakiekolwiek odchyłki odnotowane w tym teście nie są powodem do zmartwień, gdyż zwykle są one korygowane do wartości nominalnej przy wywoływaniu pliku RAW (w korpusie aparatu przy wytwarzaniu bezpośrednio pliku JPEG lub też przy obróbce surowego pliku w komputerze). Realne problemy dotykają jedynie tego oprogramowania zewnętrznego, które nie posiada profili dedykowanych dla różnych aparatów.

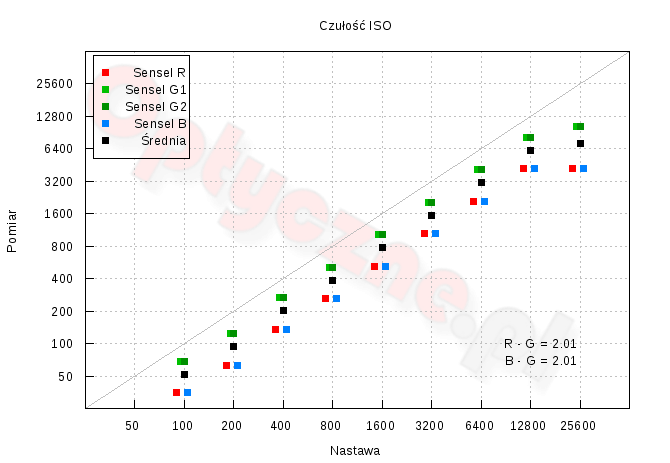

Czułość wyznaczyliśmy zgodnie z normą ISO 12232, wykorzystując metodę pomiaru ilości światła niezbędnej do saturacji poszczególnych grup fotodiod sensora. Do pomiarów wykorzystaliśmy światłomierz Sekonic.


Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna

- - - - - - - - - - - - - - - - - - R E K L A M A - - - - - - - - - - - - - - - - - -

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Jak widać na wykresie, wszystkie wartości zmierzone jako średnia ze wszystkich grup senseli, łącznie z programowym ISO 100, są poniżej wartości nominalnej. W przypadku ISO 100–12800 jest to 1 EV, jednak w przypadku najwyższego możliwego w GH5 ISO 25600 jest to już 2 EV. Zachowanie takie nie jest zaskakujące i umożliwia manipulację danymi w jasnych częściach obrazu. Widać też, że najwyższa możliwa dla GH5 czułość – ISO 25600 – została wprowadzona do aparatu programowo. Rozbieżność między poszczególnymi kolorami podstawowymi jest typowa dla matryc krzemowych, gdzie sprawność kwantowa nie rozkłada się równomiernie w całym spektrum światła widzialnego.

Szum przetwarzania

Szum przetwarzania (ang. readout noise) to całościowe zakłócenia generowane przez elektroniczny tor przetwarzania danych. Ilość tego szumu nie zależy od ilości padającego światła ani czasu ekspozycji.

Szum przetwarzania wyznaczyliśmy w oparciu o serię zdjęć bez dostępu światła przy najkrótszej możliwej do ustawienia migawce. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.


Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna

Wyrażenie wyniku w elektronach pozwala śledzić jakość przetwarzania toru analogowo-cyfrowego. Wartości dochodzące do 10 elektronów (w przypadku programowego ISO 100) to w takim wypadku dość wysoki wynik. Jednakże wartości zmniejszają się wraz ze wzrostem czułości aż do 1 elektrona w przypadku ISO 12800. Szum przetwarzania dla najwyższego ISO ponownie się zwiększa, ponieważ oprogramowanie aparatu musi dla niego zmodyfikować wzmocnienie, co podwyższa szum. Wykresowi daleko do poziomej charakterystyki – co oznacza, że współczynnik konwersji jest wzmacniany nieproporcjonalnie do zmieniania czułości.

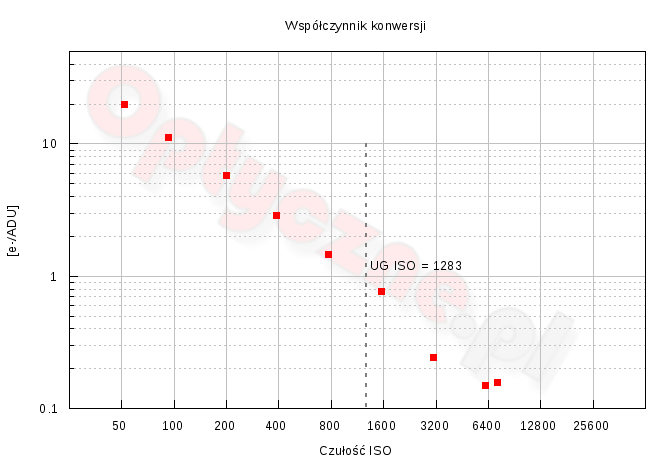

Współczynnik konwersji i wzmocnienie jednostkowe

Poniżej przedstawiamy współczynnik konwersji (ang. conversion gain) matrycy wyznaczony dla różnych nastaw ISO. Parametr ten definiuje liczbę elektronów przypadających na jednostkę kwantyzacji przetwornika ADC (tzw. ADU, ang. ADC unit). Analiza tych danych pozwala określić tzw. wzmocnienie jednostkowe, czyli cechę charakterystyczną każdej matrycy definiującą czułość, dla której współczynnik konwersji jest równy 1 – to znaczy wartość z przetwornika ADC pokazuje wprost liczbę przetworzonych elektronów.

Współczynnik konwersji wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.


Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna

Z wykresu jasno wynika, że punkt wzmocnienia jednostkowego dla matrycy Panasonika GH5 wynosi 1283 (nieco poniżej wartości ISO 3200), zatem przekroczenie tego progu powoduje, że za jakość zdjęcia odpowiadają już tylko algorytmy cyfrowej obróbki sygnału, nie analogowy tor matrycy. Wobec tego nie ma żadnego użytku w stosowaniu wyższych czułości, bowiem dokładnie takie same efekty uzyskamy rozjaśniając zdjęcie w procesie postprodukcji na komputerze. Wynik dla nowego flagowca firmy Panasonic jest dość wysoki i porównywalny z innymi bezlusterkowcami wysokiej klasy.

Zakres tonalny

Zakres tonalny, będący miarą liczby rozróżnianych przejść tonalnych pomiędzy skrajnymi wartościami czerni i bieli, mówi nam, jak bardzo szum redukuje jakość zdjęcia powodując posteryzację.

Zakres tonalny wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania.


Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna

Na powyższym wykresie widać, że dla najniższej natywnej czułości liczba tonów sięga około 388, więc otrzymujemy 8.6-bitowy zapis danych. Jest to wynik lepszy niż 8.3 bita osiągnięte przez Panasonika GX8 i Fujifilm X-T2 i nieco lepszy niż 8.5 bita Olympusa OM-D E-M5 Mark II. Tak czy inaczej gwarantuje on wizualnie gładkie przejścia tonalne, bez widocznej posteryzacji. Wraz ze zwiększaniem czułości zakres tonalny oczywiście maleje.

Zakres tonalny na plikach zapisanych w formacie JPEG możemy ocenić wizualnie na wycinkach zdjęć tablicy Stouffer T4110. Kliknięcie na zdjęcie poniżej otworzy wycinek w pełnej rozdzielczości. Odległość pomiędzy sąsiednimi polami szarości wynosi 1/3 EV.

ISO Granica czerni i bieli
100
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
200
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
400
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
800
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
1600
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
3200
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
6400
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
12800
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
25600
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna

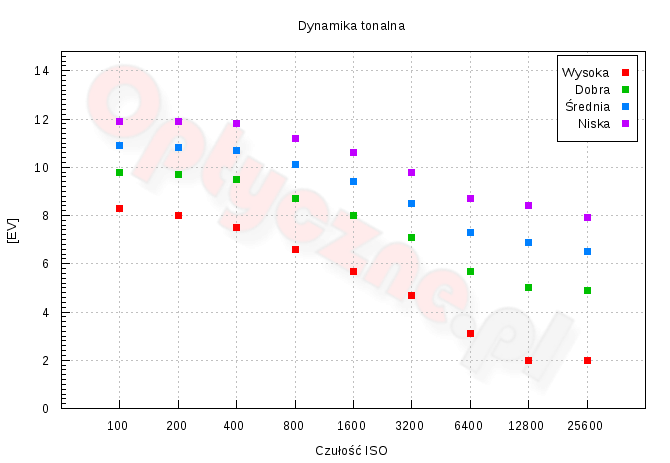

Dynamika tonalna

Dynamikę tonalną wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiary wykonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Na wykresie przedstawiamy wartości zakresu tonalnego dla wysokiej, dobrej, średniej i niskiej jakości obrazu. Odpowiada to stosunkom sygnału do szumu na poziomie 10, 4, 2 i 1.


Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna

Dla najlepszej jakości obrazu przy ISO 200, które jest najniższą natywną czułością, testowany aparat osiągnął 8 EV. Podobnymi osiągami charakteryzowały się chociażby Panasonic GX8 i Olympus PEN-F (odpowiednio 8 i 8.1 EV). W przypadku wszystkich trzech aparatów producenci zastosowali 12-bitowe przetwarzanie. Taki sam wynik jak Panasonic GH5 osiągnął Fujifilm X-T2, jednak w jego przypadku producent zastosował 14-bitowe przetwarzanie plików RAW.

Biorąc pod uwagę kryterium niskiej jakości obrazu, dla bazowej czułości mamy do dyspozycji dynamikę na poziomie 12 EV, więc wykorzystywany jest cały zakres pracy przetwornika ADC. Przy ISO 400–800 po raz kolejny obserwujemy niewielkie załamanie. Sytuacja ma się ciekawie dla najwyższej czułości dostępnej w GH5 – wydaje się, że została wygenerowana programowo.

Poniżej przedstawiamy pełne wykresy SNR wygenerowane na podstawie wykonanych pomiarów dla wszystkich czułości aparatu.


Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna

Wartość 0 na osi OX oznacza maksymalną wartość, którą aparat może zapisać w pliku RAW. Na prawej osi OY oznaczyliśmy miejsca dla kryteriów SNR=10 (wysoka), 4 (dobra), 2 (średnia) i 1 (niska). Przy pomocy tego wykresu każdy może oszacować dostępną dynamikę dla wybranej przez siebie minimalnej użytecznej jakości obrazu. Wystarczy poprowadzić poziomą linię wzdłuż wybranego kryterium i odczytać wartość na osi OX, dla której linia ta przecina się z wykresem dla odpowiedniej czułości. Gdy np. uznamy za kryterium minimalnej użytecznej jakości 12 dB, widzimy, że dla ISO 1600 dynamika przekracza 8 EV.

Przy omawianiu zakresu tonalnego pokazujemy tradycyjnie, jak zachowują się zdjęcia przy obróbce komputerowej, kiedy rozjaśniamy je lub przyciemniamy. Zdjęcia wykonaliśmy przy czułości ISO 200 i przysłonie f/13 oraz ISO 1600 i przysłonie f/9. Czasy ekspozycji wynosiły odpowiednio 30 i 2 s. Zauważyliśmy, że pomimo użycia takich samych parametrów ekspozycje na zdjęciach z obu aparatów różniły się – wykonaliśmy więc Panasonikiem GH5 zdjęcie przy czułości ISO 200 i przysłonie f/14, nie zmieniając czasu naświetlania, aby uzyskać podobne rezultaty. Następnie wywołaliśmy je jako 48-bitowe TIFF-y dcrawem i w Lightroomie rozjaśniliśmy o +4 EV oraz przyciemniliśmy o −4 EV, po czym zapisaliśmy jako zdjęcia 24-bitowe.

200 ISO
0 EV
−4 EV
Lumix GH5
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
E-M5 Mark II
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
1600 ISO
Lumix GH5
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
E-M5 Mark II
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna

200 ISO
0 EV
+4 EV
Lumix GH5
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
E-M5 Mark II
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
1600 ISO
Lumix GH5
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
E-M5 Mark II
Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna Panasonic Lumix DC-GH5 - Zakres i dynamika tonalna
Jak widać w powyższej tabeli, zdjęcia z obu aparatów przy obróbce cyfrowej zachowują się bardzo podobnie. Na pierwszy rzut oka widać, że szumy na wyższych czułościach są mniej uwydatnione w wypadku Lumiksa GH5, za to rozjaśnione zdjęcie wydaje się mniej ostre. Przy przyciemnianiu zdjęcia obu aparatom udało się odzyskać podobną ilość szczegółów z przepalonych miejsc.
