Pole widzenia

Obiektyw rektalinearny o ogniskowej 35 mm, na matrycy pełnoklatkowej, powinien dawać kąt widzenia wynoszący 63.5 stopnia, natomiast w swojej specyfikacji producent podaje wartość równych 63 stopni. Zdecydowaliśmy się więc sprawdzić, ile owo pole wynosi w rzeczywistości.

Warto jednak pamiętać, że Nikkor Z 35 mm f/1.4 podpięty do korpusu aparatu wymusza automatyczną korektę dystorsji. Pomiar na plikach JPEG pokaże więc zmniejszone pole widzenia, już po skorygowaniu zniekształceń i przycięciu obrazu.

Nasze zdjęcia gwiaździstego nieba wykonaliśmy fotografując je najpierw na plikach JPEG, a następnie na nieskorygowanych plikach RAW. Następnie dokonaliśmy transformacji układu pikseli (X,Y) do układu równikowego (rektascencja i deklinacja) opisującego położenia gwiazd na niebie. Dzięki temu mogliśmy bardzo dokładnie wyznaczyć pole widzenia obiektywu, i to tak jak należy, czyli dla promieni padających z nieskończoności.

Transformacja dla pliku JPEG została oparta o położenia 113 gwiazd równomiernie rozłożonych na całym obrazku. Średni błąd dopasowania siatki współrzędnych wyniósł tylko 10 sekund łuku. W tym przypadku uzyskany kąt widzenia wyniósł 62.65 stopnia z błędem na poziomie 0.03 stopnia. Mamy więc tutaj wynik troszkę niższy od deklaracji producenta. Różnica nie jest jednak duża.

W przypadku nieskorygowanych RAWów transformacja została oparta o położenia 141 gwiazd, a błąd dopasowania siatki zwiększył się do 42 sekund łuku. W tym przypadku uzyskany kąt widzenia osiągnął wartość równych 66 stopni z błędem na poziomie 0.05 stopnia.

Dystorsja

W przypadku mniejszej matrycy i plików JPEG oprogramowanie dobrze radzi sobie z korygowaniem zniekształceń, bo mamy tutaj do czynienia ze śladową dystorsją beczkową o wartości -0.31%. Gdy przejdziemy do plików RAW, mamy jednak do czynienia ze znacznie większym poziomem sięgającym -2.30%.

Nikon Z7, 35 mm, JPEG, APS-C/DX

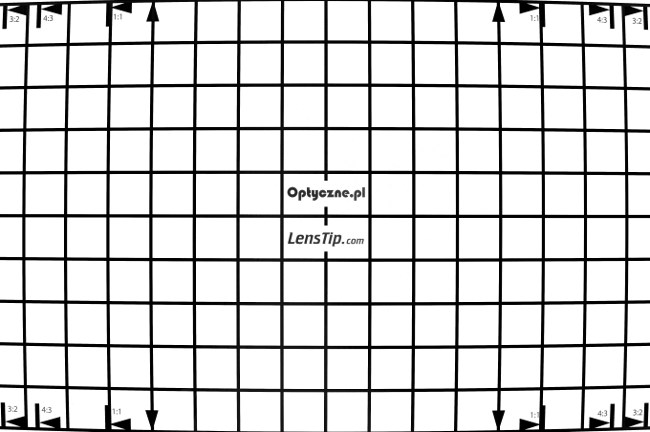

Nikon Z7, 35 mm, RAW, APS-C/DX

Pliki RAW wyraźnie jednak pokazują, że konstruktorzy optyki Nikkora zupełnie odpuścili sobie korygowanie dystorsji. Tutaj mamy bowiem do czynienia z ogromnym, jak na ten kąt widzenia, poziomem -5.31%.

Ten wysoki wynik został uzyskany poprzez wykonanie pomiaru na naszej największej tablicy testowej, w przypadku której obiektyw był umieszczony niespełna dwa metry od niej. Warto jeszcze sprawdzić jak wygląda korygowanie dystorsji dla promieni padających z nieskończoności. W tym przypadku wynik jest niższy, ale wciąż bardzo wysoki, bo sięga on -4.56%.

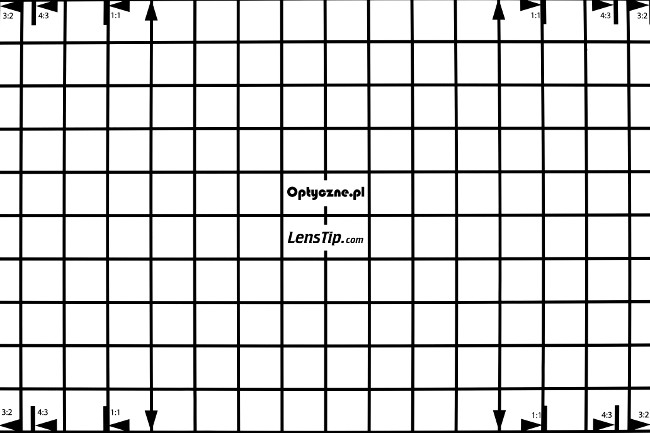

Nikon Z7, 35 mm, JPEG, FF

Nikon Z7, 35 mm, RAW, FF
