50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2

9 kwietnia 2009

2. Chronologia bagnetu

1946-1964: Nikony dalmierzowe wyposażone są w podwójny bagnet. Wewnętrzny dla obiektywów 50 mm, zewnętrzny dla pozostałych i Nikkora-N 50 mm f/1.1.

50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2 - Chronologia bagnetu

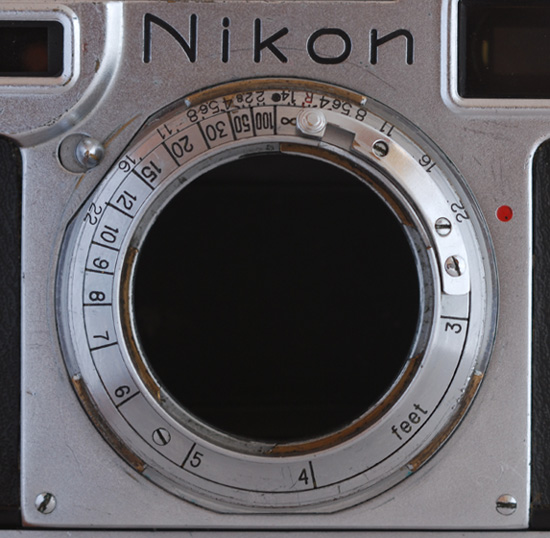

Podwójny bagnet na aparacie dalmierzowym Nikona.

1959-1977: Pierwsze „wcielenie” bagnetu lustrzanek Nikona, obecnie zwane non-AI lub pre-AI. Wewnątrz złącza bagnetowego stosowana była jedynie dźwignia domykająca przysłonę. Wizjery typu Photomic, zewnętrzne światłomierze, oraz cześć modeli Nikkormatów łączyła się z pierścieniem przysłon przez odpowiedni bolec wchodzący w widełki na pierścieniu przysłon.

50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2 - Chronologia bagnetu

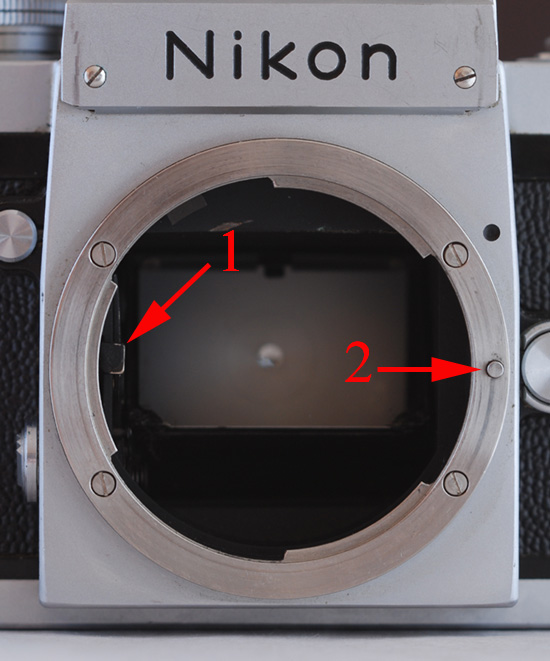

Pierwsza wersja bagnetu F. 1 - dźwignia domykania przysłony, 2 - blokada bagnetu



----- R E K L A M A -----

50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2 - Chronologia bagnetu

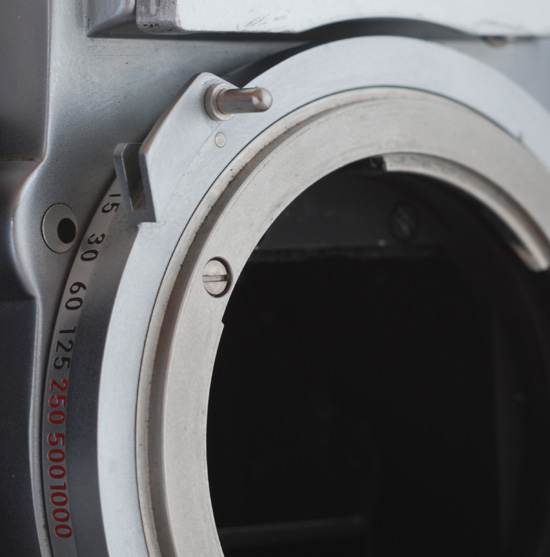

Wokół bagnetu mechanicznych Nikkormatów znajdowała się skala czasów migawki. Widoczny
na zdjęciu bolec przekazywał obrót pierścienia przysłon do światłomierza.

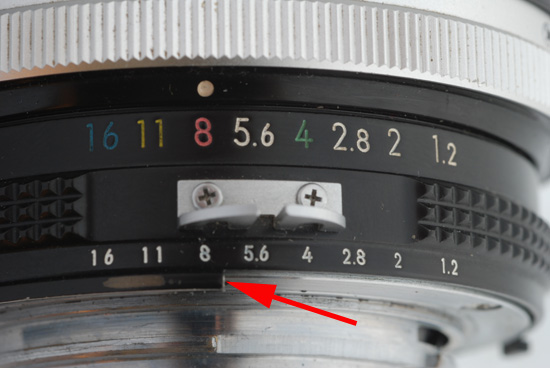

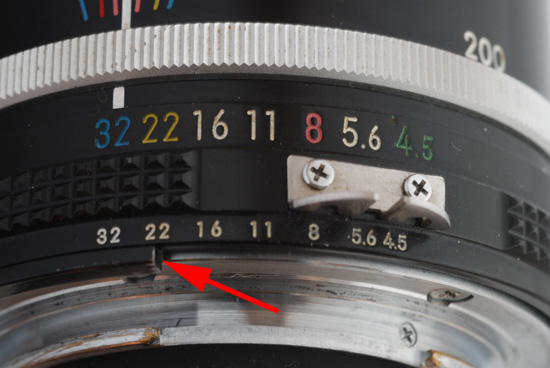

1977-1981: Nikon wprowadza nowy mechanizm współpracy pierścienia przysłon ze światłomierzem, zwany AI – Automatic Indexing. Nowe obiektywy posiadały na pierścieniu przysłon zaczep, którego położenie zależne było od otworu względnego. Na zdjęciach poniżej strzałki pokazują dokładnie zaczep dla obiektywu bardzo jasnego (f/1.2) oraz dość ciemnego (f/4.5).

50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2 - Chronologia bagnetu

50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2 - Chronologia bagnetu

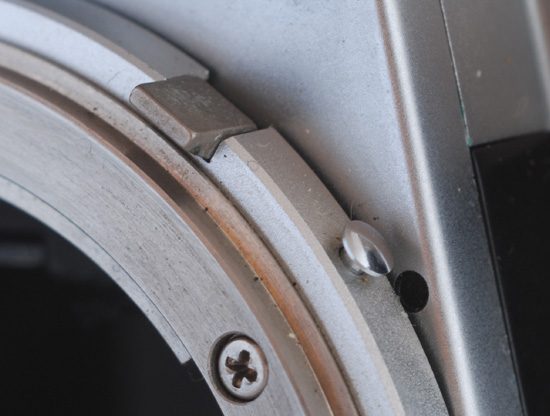

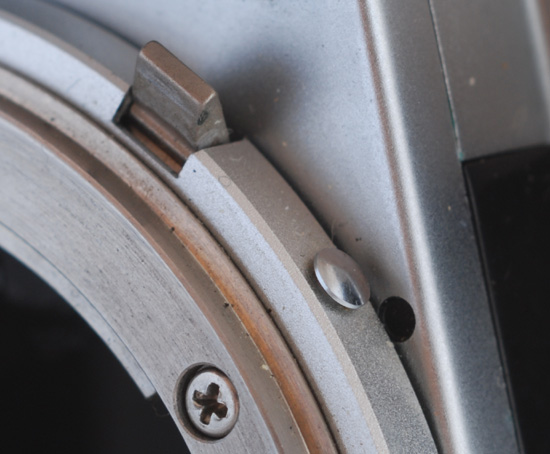

Korpusy z systemem AI łączyły się z owym zaczepem za pomocą małej dźwigienki, która podczas stosowania obiektywów non-AI mogła być podniesiona do góry.

50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2 - Chronologia bagnetu

50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2 - Chronologia bagnetu

Na pierścieniu przysłon, z boku obiektywu pojawia się jeszcze dodatkowy zaczep do sterowników przysłony DS, które wraz z Nikonem F2 dawały automatykę przysłony.

1981-2005: Obiektywy AI są zastępowane obiektywami AIS, w których zmieniono nieco mechanizm domykania przysłony, dodano również zaczepy informujące niektóre korpusy o minimalnej przysłonie obiektywu (f/16, f/22 lub f/32) oraz zaczep sygnalizujący, że obiektyw ma ogniskową dłuższą od 135 mm, co miało wpływ na krzywą programu. Nadal zachowano widełki, a więc pełną kompatybilność z wczesnymi korpusami.

50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2 - Chronologia bagnetu
Bagnet obiektywu AIS. 1 - widełki na pierścieniu przysłon, 2 - zaczep boczny do sterowników
przysłony DS, 3 - dźwignia domykania przysłony, 4 - zaczep informujący o minimalnej przysłonie,
5 - zagłębienie na blokadę bagnetu, 6 - zagłębienie informujące o obiektywie AI-S,
7 - zaczep AI na pierścieniu przysłon, 8 - zaczep informujący o ogniskowej obiektywu

50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2 - Chronologia bagnetu

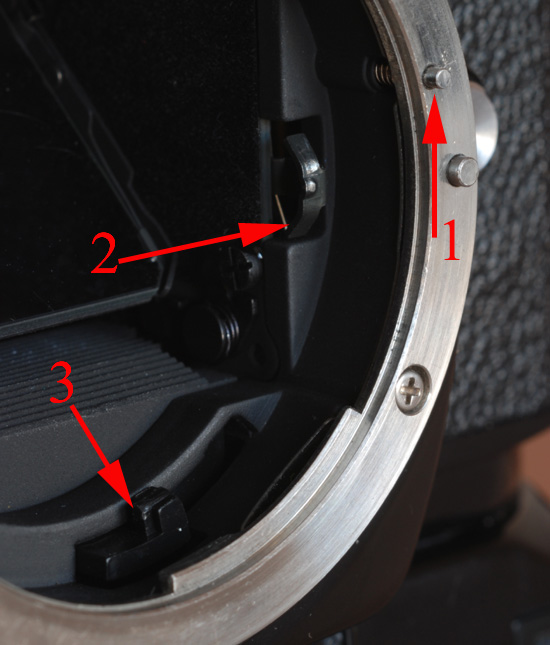

Nikon FA posiadał najbardziej zaawansowane mocowanie ze wszystkich korpusów MF.
1 - „igła” rozpoznająca obiektyw AI/AIS, 2 - przełącznik informujący o ogniskowej obiektywu,
3 - dźwignia informująca o minimalnej przysłonie

od 1986: Nikon wprowadza do lustrzanek technoloię automatycznego ustawiania ostrości. Silnik znajdujący się w korpusie poprzez specjalny wałek napędza ruchome elementy obiektywu. Każdy AF-Nikkor posiada wbudowany procesor CPU, informujący korpus o ogniskowej, otworze względnym i skali przysłon.

50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2 - Chronologia bagnetu
W bagnecie lustrzanek AF dodatkowo pojawiły się: 1 - styki CPU w górnej części komory lustra
oraz 2 - wałek napędu AF, zwany potocznie „śrubokrętem”.

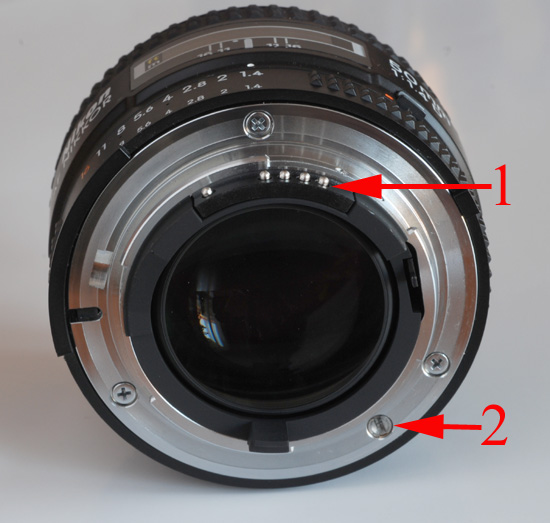

50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2 - Chronologia bagnetu
Bagnet AF-Nikkorów poza brakiem widełek jest dokładnie taki sam jak Nikkorów AIS. Dodatkowo
pojawiły się: 1 - kontakty CPU i 2 - wałek napędu AF.

1992: Pojawiają się AF-Nikkory z funkcją „D”, przekazujące do korpusu (F90 i każdy późniejszy AF) informację o odległości obiektu oraz Nikkory AF-I, wyposażone w silniki bezrdzeniowe.

1998: Pojawiają się Nikkory AF-S, wyposażone w ciche i szybkie silniki bezrdzeniowe Silent Wave Motor. Debiut najtańszych Nikkorów serii „G” - bez pierścienia przysłon. Z biegiem czasu bez tego pierścienia będą również wszystkie DX-Nikkory przeznaczone do lustrzanek cyfrowych formatu DX.

50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2 - Chronologia bagnetu

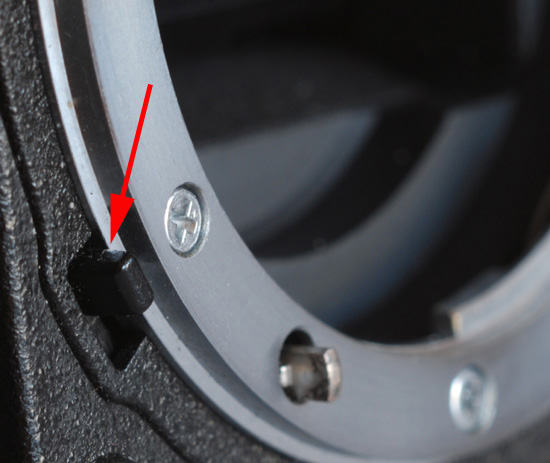

Część korpusów amatorskich posiada dźwigienkę, która jest obrócona po ustawieniu na
pierścieniu przysłon minimalnego otworu. W przeciwnym wypadku, aparat pozostaje zablokowany i
sygnalizuje błąd.

50 lat mocowania Nikon F - historia ewolucji bagnetu cz. 2 - Chronologia bagnetu

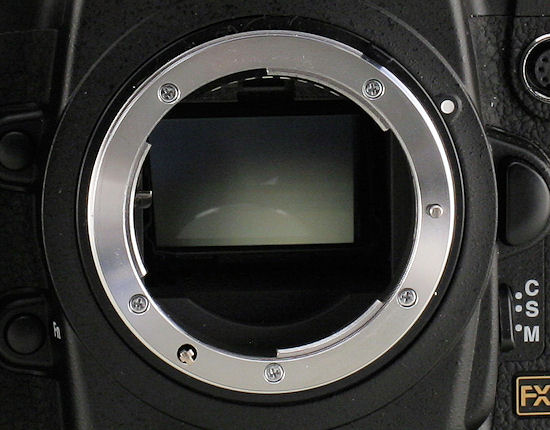

Bagnet F w najnowszej lustrzance Nikona - modelu D3x.

Osoby zainteresowane jak spisują się pierwsze Nikkory w porównaniu z ich o 50 lat młodszymi, współczesnymi odpowiednikami pozostaje poprosić, by uzbroiły się w cierpliwość – już za tydzień na Optyczne.pl pierwszy pojedynek z cyklu „test ciekawym nie do wiary – nowy Nikkor kontra stary”.
