Test aparatu

Canon EOS 650D - test aparatu

25 października 2012
Maciej Latałło Komentarze: 74

7. Szumy i jakość obrazu w RAW

Zanim zaprezentujemy wycinki ze zdjęć wykonanych w formacie RAW, chcielibyśmy pokazać wykres szumu dla zdjęć JPEG. Da się na nim zauważyć, że poziom szumu, jaki prezentuje 650D jest niższy od poprzednika zaledwie o dziesiąte części procenta. Tym samym wnioski wyciągnięte na podstawie porównania zdjęć scenki w poprzednim rozdziale potwierdziły się. Porównując ponadto te same wykresy uzyskane podczas testów Pentaksa K-30 i Nikona D5100 widać wyraźnie, że dla K-30 mamy do czynienia z najmniejszym zaszumieniem obrazu w konfrontowanej grupie. Z kolei poziom zakłóceń w D5100 jest nieco mniejszy niż w 650D, choć różnice nie są tak wyraźne, jak w przypadku Pentaksa.
Canon EOS 650D - Szumy i jakość obrazu w RAW
W Canonie 650D mamy do dyspozycji pięciostopniową skalę usuwania zakłóceń: wyłączona, poziom standardowy, słaby, mocny a także redukcja szumów zdjęć seryjnych. Ostatnia polega na wykonaniu czterech ekspozycji i połączeniu ich w jedno zdjęcie o zmniejszonym zaszumieniu. Efekt działania każdego z tych stopni przedstawiamy na przykładzie czułości ISO 12800 i 25600.

ISO 12800
NR wyłączone
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
NR Słabe
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
NR Standard
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
NR Mocne
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
NR Seryjne
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
ISO 25600
NR Wyłączone
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
NR Słabe
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
NR Standard
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
NR Mocne
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
NR Seryjne
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW

Najsłabszy stopień odszumiania działa bardzo delikatnie – usuwa część zakłóceń, ale nie wpływa zbytnio na pogorszenie szczegółowości obrazów. W zasadzie nawet „mocny” stopień nie powoduje znaczącej degradacji detali widocznych na zdjęciach, choć oczywiście jest ona zauważalna. Działanie wieloklatkowej redukcji szumów jest podobne do użycia „mocnego” NR. Co więcej, skuteczność tej funkcji jest o wiele większa niż analogicznej, zastosowanej w Sony A57.


- - - - - - - - - - - - - - - - - - R E K L A M A - - - - - - - - - - - - - - - - - -

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Przyjrzyjmy się teraz zdjęciom zapisanym w surowym formacie. RAW-y z 650D(zapisywane jako 14-bitowe) wywołaliśmy programem dcraw i zapisaliśmy jako 24-bitowe TIFF-y. Dla porównania prezentujemy również wycinki zdjęć z modelu 600D, a także Pentaksa K-30 oraz Nikona D5100.

ISO 100
650D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
600D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
K-30
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
D5100
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
ISO 200
650D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
600D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
K-30
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
D5100
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
ISO 400
650D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
600D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
K-30
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
D5100
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
ISO 800
650D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
600D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
K-30
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
D5100
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
ISO 1600
650D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
600D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
K-30
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
D5100
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
ISO 3200
650D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
600D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
K-30
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
D5100
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
ISO 6400
650D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
600D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
K-30
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
D5100
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
ISO 12800
650D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
600D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
K-30
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
D5100
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
25600 ISO
650D
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
K-30
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
D5100
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW

Wycinki zdjęć RAW pokazują w zasadzie to samo, co zaobserwowaliśmy przy okazji porównania przeprowadzonego na JPEG-ach. Najwyższe zaszumienie w testowanej grupie jest w obu Canonach, przy czym różnica pomiędzy EOS-ami a Nikonem uwidacznia się dopiero przy najwyższych czułościach. Pentax z kolei charakteryzuje się najczystszym obrazem, jednak pragniemy przypomnieć, że w K-30 miało miejsce dodatkowe odszumianie plików nieskompresowanych, aktywujące się od czułości 3200 ISO. Stąd zapewne wynika przewaga Pentaksa nad aparatami konkurencji, choć jak zauważyliśmy w teście K-30, wspomniana ingerencja nie była wyjątkowo intensywna.

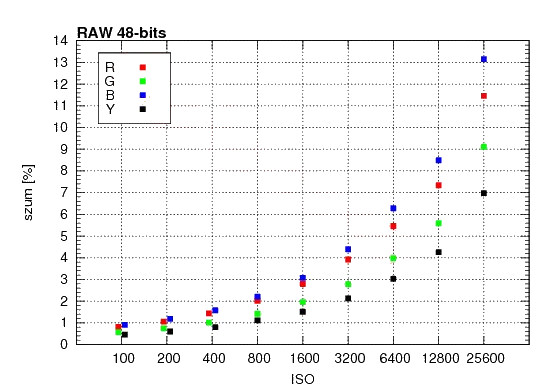

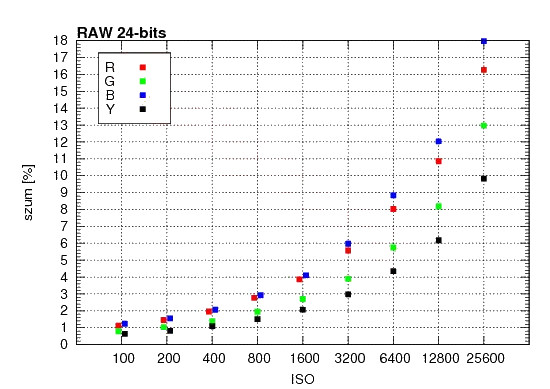

Sprawdźmy teraz, jak wizualna ocena szumu przekłada się na konkretne liczby. Na poniższym wykresie przedstawiamy poziom szumu zmierzony na podstawie surowych zdjęć tablicy Kodaka Q-13, przekonwertowanych wcześniej do 24-bitowych TIFF-ów.

Canon EOS 650D - Szumy i jakość obrazu w RAW

Powyższy wykres jest regularny i nie budzi zastrzeżeń zaobserwowanych w teście K-30. Zmierzone wartości szumu w nowym modelu są odrobinę niższe niż w 600D. Największe różnice jakie zauważyliśmy, występują na najwyższych czułościach i wynoszą maksymalnie 1%. Dlatego też niełatwo je dostrzec na zdjęciach naszej scenki. Z kolei przewaga aparatów Nikona i Pentaksa jest bardziej znacząca i wynosi maksymalnie 9.5% w przypadku D5100 oraz 6% w przypadku K-30. Podobne wnioski można wysnuć na podstawie wyników pomiarów przeprowadzonych na 48-bitowych TIFF-ach.

Canon EOS 650D - Szumy i jakość obrazu w RAW


Darki

Canon EOS 650D zapisuje RAW-y w postaci 14-bitowej. Taka wartość odpowiada maksymalnemu poziomowi zliczeń równemu 16384. Podobnie ja w pozostałych EOS-ach z 18-megapikselową matrycą średni poziom sygnału oscyluje w okolicach 2048. Z tego też powodu w poniższych przykładach ograniczyliśmy sygnał do przedziału 1535–2559, czyli o szerokości 1024. Pliki zostały wcześniej wywołane programem dcraw (bez interpolacji), zapisane jako 48-bitowe TIFF-y i dopiero ograniczone do wyżej wymienionego przedziału, aby lepiej zobrazować strukturę szumu matrycy. Oś pozioma histogramów odpowiada temu samemu przedziałowi (1535:2559) a pionowa, pokazująca ilość zliczeń w pikselu, ma zakres od 0 do 100.000.


RAW
ISO Dark Frame Crop Histogram
100 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
200 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
400 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
800 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
1600 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
3200 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
6400 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
12800 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
25600 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW


W wyglądzie przedstawionych histogramów nie dostrzegamy niczego niepokojącego. Mają one kształt gaussowskiego rozkładu (tzw. dzwonu), co świadczy o tym, że nie mamy do czynienia ze sztuczną redukcją sygnału. Potwierdzają to również wartości średniego poziomu sygnału i odchylenia standardowego zaprezentowane w poniższej tabelce.

Na zdjęciach wykonanych na najwyższych czułościach da się dostrzec ślady bandingu, a także pewne nierównomierności w naświetleniu matrycy.


DARK
ISO średni poziom sygnału odchylenie standardowe
100 2046 9.73
200 2045 12.87
400 2044 19.29
800 2044 27.42
1600 2044 40.9
3200 2052 75.8
6400 2055 148
12800 2059 285
25600 2073 525

Pliki JPEG (rejestrowane równolegle z RAW-ami) także pozwalają dostrzec nierównomierne naświetlanie matrycy oraz lekki banding.

JPEG
ISO Dark Frame Crop
100 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
200 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
400 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
800 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
1600 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
3200 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
6400 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
12800 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
25600 Canon EOS 650D - Szumy i jakość obrazu w RAW Canon EOS 650D - Szumy i jakość obrazu w RAW
