Test aparatu

Canon EOS R - test aparatu

27 listopada 2018

8. Zakres i dynamika tonalna

Czułość matrycy

Badanie to ma na celu pokazanie zachowania fotodiod matrycy, a nie jej realnej czułości w stopniach ISO, której zgodność producenci aparatów utrzymują dla formatu JPEG. Przestrzegamy zatem przed pochopnymi osądami. Jakiekolwiek odchyłki odnotowane w tym teście nie są powodem do zmartwień, gdyż zwykle są one korygowane do wartości nominalnej przy wywoływaniu pliku RAW (w korpusie aparatu przy wytwarzaniu bezpośrednio pliku JPEG lub też przy obróbce surowego pliku w komputerze). Realne problemy dotykają jedynie tego oprogramowania zewnętrznego, które nie posiada profili dedykowanych dla różnych aparatów.

Czułość wyznaczyliśmy zgodnie z normą ISO 12232, wykorzystując metodę pomiaru ilości światła niezbędnej do saturacji poszczególnych grup fotodiod sensora. Do pomiarów wykorzystaliśmy światłomierz Sekonic.


- - - - - - - - - - - - - - - - - - R E K L A M A - - - - - - - - - - - - - - - - - -

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Canon EOS R - Zakres i dynamika tonalna

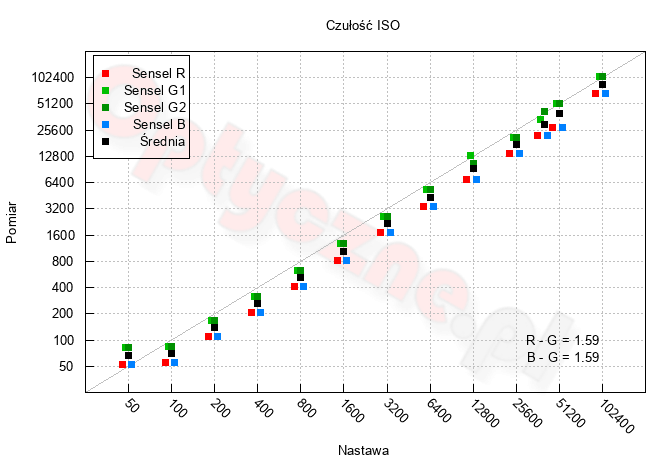

Z powyższego wykresu możemy odczytać, że wszystkie czułości (poza rozszerzonym ISO 50), przedstawione jako średnie wartości ze wszystkich grup senseli, są poniżej wartości nominalnych. Dla sporej części zakresu czułości wartości średnie znajdują się ok. 1/2 EV poniżej. Takie zachowanie jest typowe i umożliwia manipulację danymi w jasnych partiach obrazu. Rozbieżność między poszczególnymi kolorami podstawowymi jest typowa dla matryc krzemowych, gdzie sprawność kwantowa nie rozkłada się równomiernie w całym spektrum światła widzialnego.

Szum przetwarzania

Szum przetwarzania (ang. readout noise) to całościowe zakłócenia generowane przez elektroniczny tor przetwarzania danych. Ilość tego szumu nie zależy od ilości padającego światła ani czasu ekspozycji.

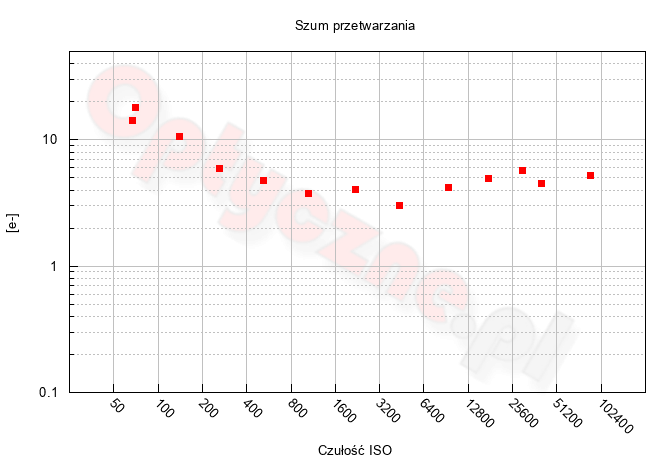

Szum przetwarzania wyznaczyliśmy w oparciu o serię zdjęć bez dostępu światła przy najkrótszej możliwej do ustawienia migawce. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Canon EOS R - Zakres i dynamika tonalna

Wyrażenie wyniku w elektronach umożliwia śledzenie jakości przetwarzania toru analogowo-cyfrowego. Widzimy, że przebieg pokrywa zakres wartości od 3 do niemal 17 elektronów, co oznacza, że jakość zaprojektowanej elektroniki stoi na przeciętnym poziomie. W idealnie pracującej matrycy wykres powinien być linią prostą, ze wszystkimi wartościami dla różnych czułości ISO na tym samym poziomie. Tu widzimy, że oprogramowanie przetwornika ADC zmienia jego charakterystykę w zależności od użytej czułości.

Współczynnik konwersji i wzmocnienie jednostkowe

Poniżej przedstawiamy współczynnik konwersji (ang. conversion gain) matrycy wyznaczony dla różnych nastaw ISO. Parametr ten definiuje liczbę elektronów przypadających na jednostkę kwantyzacji przetwornika ADC (tzw. ADU, ang. ADC unit). Analiza tych danych pozwala określić tzw. wzmocnienie jednostkowe, czyli cechę charakterystyczną każdej matrycy definiującą czułość, dla której współczynnik konwersji jest równy 1 – to znaczy wartość z przetwornika ADC pokazuje wprost liczbę przetworzonych elektronów.

Współczynnik konwersji wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Canon EOS R - Zakres i dynamika tonalna

Dla najniższej natywnej czułości na jedną jednostkę kwantyzacji przetwornika ADC przypada nieco ponad 11 elektronów. Przy 14-bitowym przetworniku daje to pojemność studni potencjałów (ang. full well capacity) na poziomie 188 ke. Taki wynik można uznać za bardzo wysoki. Punkt wzmocnienia jednostkowego wypada dla czułości 843 (czyli trochę poniżej nastawy aparatu ISO 1600). Przekroczenie tego progu powoduje, że za jakość obrazu odpowiadają już tylko i wyłącznie algorytmy cyfrowej obróbki sygnału, a nie tor analogowy matrycy. W związku z czym nie ma żadnego zysku ze stosowania takiej obróbki w aparacie i dokładnie te same efekty uzyskamy niedoświetlając zdjęcie, a następnie korygując ekspozycję w komputerze.

Zakres tonalny

Zakres tonalny, będący miarą liczby rozróżnianych przejść tonalnych pomiędzy skrajnymi wartościami czerni i bieli, mówi nam, jak bardzo szum redukuje jakość zdjęcia, powodując posteryzację.

Zakres tonalny wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiary wykonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania.

Canon EOS R - Zakres i dynamika tonalna

W Canonie R liczba tonów dla ISO 100 sięga 478, co daje 8.9-bitowy zapis danych. Można to niewątpliwie uznać za dobry rezultat, który zapewni wizualnie gładkie przejścia tonalne, bez widocznej posteryzacji. Jest to jednak wynik nieco gorszy, niż zanotował Sony A7 III (9.3-bit) oraz Nikon Z7 (9-bit).

Zakres tonalny na plikach zapisanych w formacie JPEG możemy ocenić wizualnie na wycinkach zdjęć tablicy Stouffer T4110. Kliknięcie na zdjęcie poniżej otworzy wycinek w pełnej rozdzielczości. Odległość pomiędzy sąsiednimi polami szarości wynosi 1/3 EV.

ISO Granica czerni i bieli
50
Canon EOS R - Zakres i dynamika tonalna
100
Canon EOS R - Zakres i dynamika tonalna
200
Canon EOS R - Zakres i dynamika tonalna
400
Canon EOS R - Zakres i dynamika tonalna
800
Canon EOS R - Zakres i dynamika tonalna
1600
Canon EOS R - Zakres i dynamika tonalna
3200
Canon EOS R - Zakres i dynamika tonalna
6400
Canon EOS R - Zakres i dynamika tonalna
12800
Canon EOS R - Zakres i dynamika tonalna
25600
Canon EOS R - Zakres i dynamika tonalna
40000
Canon EOS R - Zakres i dynamika tonalna
51200
Canon EOS R - Zakres i dynamika tonalna
102400
Canon EOS R - Zakres i dynamika tonalna

Dynamika tonalna

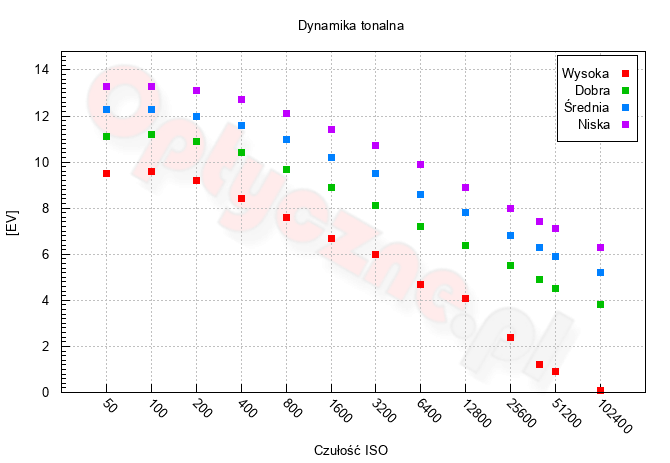

Dynamikę tonalną wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiary wykonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Na wykresie przedstawiamy wartości zakresu tonalnego dla wysokiej, dobrej, średniej i niskiej jakości obrazu. Odpowiada to stosunkom sygnału do szumu na poziomie 10, 4, 2 i 1.

Canon EOS R - Zakres i dynamika tonalna

Przy ISO 100 dla najlepszej jakości obrazu EOS R notuje wynik dynamiki tonalnej na poziomie 9.6 EV – a więc lepszy o 0.5 EV niż ten, który osiągnął 5D Mark IV. Niewątpliwie rezultat ten można uznać za dobry, aczkolwiek do wyników konkurentów trochę jednak brakuje. Sony A7 III zanotował tutaj aż 10.2 EV, a Nikon Z7 – 10.1. EV.

Dla pozostałych kryteriów maksymalne osiągi testowanego EOS-a również utrzymują dobry poziom. Dla SNR=1 przy ISO 100 EOS R osiąga 13.3 EV, zatem nie do końca efektywnie wykorzystuje on 14-bitowy zapis danych. Warto przypomnieć, że wspomniane wcześniej lustrzanki konkurencji dla najniższych czułości notowały przy tym kryterium niemal 14 EV. Oba aparaty konkurencji mają architekturę „dual-gain”, co pozwala na osiąganie wyższych wyników dla czułości powyżej określonej wartości ISO (tutaj – ISO 400). Mimo to, Canon wygrywa z Nikonem Z7 w zasadzie dla każdej czułości, poza natywną (ISO 64). Dopiero w starciu z Sony testowany aparat jest na straconej pozycji, a wyniki wyrównują się dopiero dla ISO 3200.

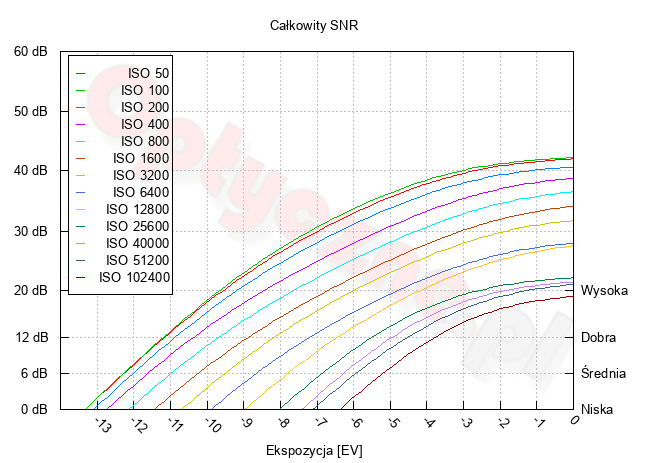

Poniżej przedstawiamy pełne wykresy SNR wygenerowane na podstawie wykonanych pomiarów dla wszystkich czułości aparatu.

Canon EOS R - Zakres i dynamika tonalna

Wartość 0 na osi OX oznacza maksymalną wartość, którą aparat może zapisać w pliku RAW. Na prawej osi OY oznaczyliśmy miejsca dla kryteriów SNR=10 (wysoka), 4 (dobra), 2 (średnia) i 1 (niska). Przy pomocy tego wykresu każdy może oszacować dostępną dynamikę dla wybranej przez siebie minimalnej użytecznej jakości obrazu. Wystarczy poprowadzić poziomą linię wzdłuż wybranego kryterium i odczytać wartość na osi OX, dla której linia ta przecina się z wykresem dla odpowiedniej czułości. Dla przykładu, jeśli uznamy za kryterium minimalnej użytecznej jakości 12 dB, widzimy, że dla ISO 1600 dynamika osiąga wartość niemal 9 EV.

Przy omawianiu zakresu tonalnego pokazujemy tradycyjnie, jak zachowują się zdjęcia przy obróbce komputerowej, kiedy rozjaśniamy je lub przyciemniamy. Zdjęcia wykonujemy przy czułości ISO 100 i 1600, przysłonie f/16 i czasach odpowiednio 30 i 2 s. Następnie wywołujemy je jako 48-bitowe TIFF-y dcrawem i w Lightroomie rozjaśniamy o +4 EV oraz przyciemniamy o −4 EV, po czym zapisujemy jako zdjęcia 24-bitowe. Dla porównania, zdjęcia w tych samych warunkach wykonaliśmy również Sony A7R II.

Canon EOS R - Zakres i dynamika tonalna

100 ISO
0 EV
+4 EV
EOS R
Canon EOS R - Zakres i dynamika tonalna Canon EOS R - Zakres i dynamika tonalna
Sony A7R II
Canon EOS R - Zakres i dynamika tonalna Canon EOS R - Zakres i dynamika tonalna
1600 ISO
EOS R
Canon EOS R - Zakres i dynamika tonalna Canon EOS R - Zakres i dynamika tonalna
Sony A7R II
Canon EOS R - Zakres i dynamika tonalna Canon EOS R - Zakres i dynamika tonalna

Przy ISO 100 aparaty wypadają bardzo podobnie. Wydaje się jednak, że niewielką przewagę ma jednak bezlusterkowiec Sony. Przy ISO 1600 natomiast zdjęcia są podobnie zaszumione. W Canonie, przy obu testowanych czułościach, przy wyciąganiu informacji z cieni pojawi się magentowy zafarb.

Przy przyciemnianiu prześwietlonych partii obrazu, w żadnym z aparatów nie odzyskamy informacji.

100 ISO
0 EV
−4 EV
EOS R
Canon EOS R - Zakres i dynamika tonalna Canon EOS R - Zakres i dynamika tonalna
A7R II
Canon EOS R - Zakres i dynamika tonalna Canon EOS R - Zakres i dynamika tonalna
1600 ISO
EOS R
Canon EOS R - Zakres i dynamika tonalna Canon EOS R - Zakres i dynamika tonalna
A7R II
Canon EOS R - Zakres i dynamika tonalna Canon EOS R - Zakres i dynamika tonalna
