Wszystko co chcieliście wiedzieć o technologii półprzepuszczalnego lustra ale wstydziliście się zapytać

12 stycznia 2015

Drukuj

Marcin Szczurowski Komentarze: 119

3. Krótka lektura patentów

Patenty są świetnym źródłem informacji i zarodkiem plotek. Sony zgłosiło ich kilka, z czego dwa są szczególnie interesujące. Dotyczą działania aparatu wyposażonego w półprzepuszczalne zwierciadło (US20100045853A1), szczegółów na temat struktury tego zwierciadła oraz teoretycznego ograniczenia rozdzielczości, jakie powoduje stosowanie różnych warstw (US20100277637A1).

Wszystko co chcieliście wiedzieć o technologii półprzepuszczalnego lustra ale wstydziliście się zapytać - Krótka lektura patentów

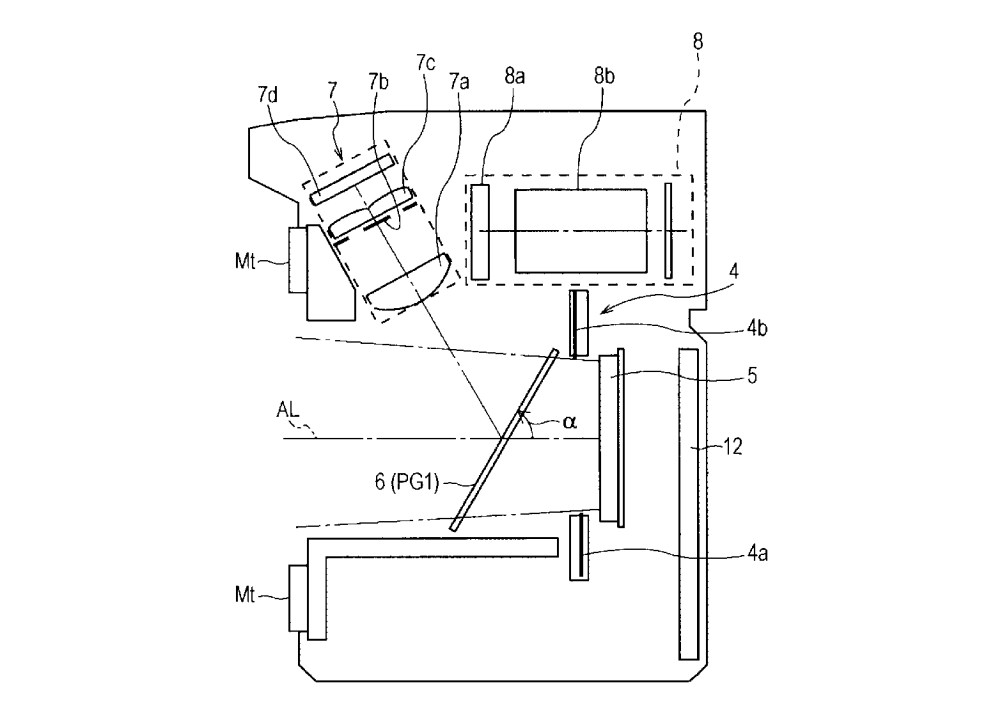

Schemat aparatu zaczerpnięty z patentu

Powyżej znajduje się schemat aparatu z półprzepuszczalnym zwierciadłem, które można podnosić jak w klasycznych lustrzankach. Koncepcyjnie nie różni się on od aparatów ze stałym lustrem jednak lepiej opatentować wszystkie możliwości, ot tak na wszelki wypadek. Podgląd na wyświetlaczu 8a, czujnik fazowy 7, migawka szczelinowa 4, matryca 5. Żadnych zaskoczeń. Przedstawiono również układ z normalnym wizjerem optycznym:

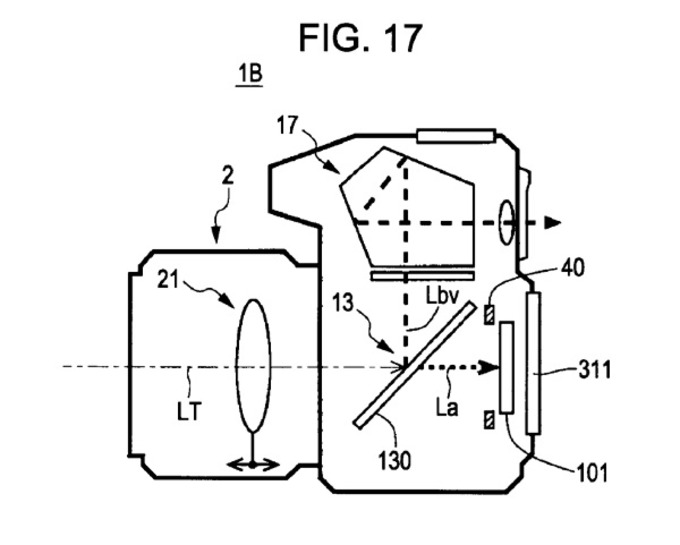

Schemat aparatu zaczerpnięty z patentu, druga wersja

Za to można znaleźć ciekawsze informacje o samym zwierciadle. Najbardziej zaawansowane przedstawiono poniżej. Prawdopodobnie zostało ono zastosowane w produkowanych aparatach.

----- R E K L A M A -----

NOWOŚCI OD LEICA DOSTĘPNE W E-OKO

Leica M11-P Edition Safari

41999 zł

Leica Q3 43

29900 zł 28498 zł

Leica M11 Glossy Black

41499 zł

Leica 50/1.2 NOCTILUX-M ASPH. Glossy ...

36499 zł

Kupujemy używany sprzęt za gotówkę. Raty 20x0%!

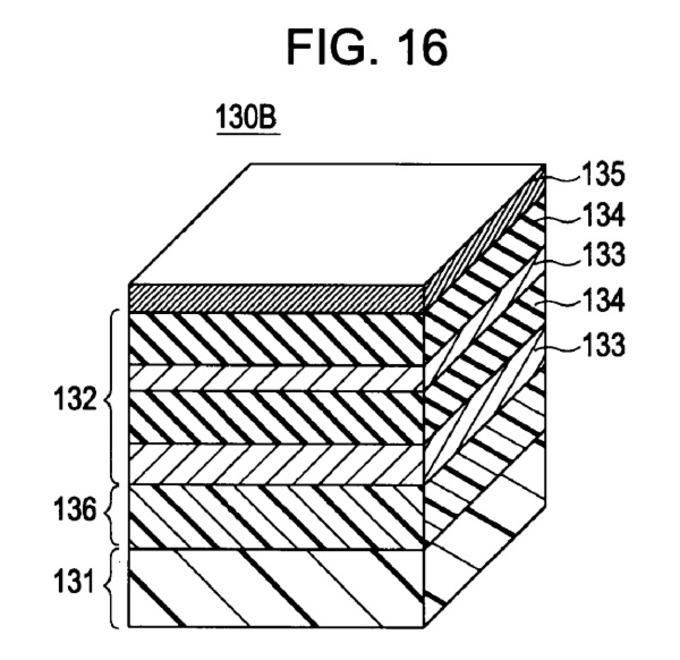

Schemat zwierciadła z patentu

Bazą prawdopodobnie jest kopolimer cykloolefinowy. Naparowane zwierciadło to naprzemiennie ułożone warstwy kwarcu (SiO₂) i tlenku niobu (Nb₂O₅). Zwierciadło jest zabezpieczone twardą warstwą tlenkową i na koniec fluorowane, co zwiększa napięcie powierzchniowe, działa hydrofobowo, olejofobowo i ułatwia czyszczenie. Zdaje się że inżynierowie przyłożyli się do pracy. Nawet sprawdzono wpływ fluorowania na rozdzielczość w poziomie oraz pionie, niestety nie podano jednostek.
