Test aparatu

Panasonic Lumix S1R - test aparatu

13 maja 2019
Maciej Latałło Komentarze: 95

8. Zakres i dynamika tonalna

Czułość matrycy

Badanie to ma na celu pokazanie zachowania fotodiod matrycy, a nie jej realnej czułości w stopniach ISO, której zgodność producenci aparatów utrzymują dla formatu JPEG. Przestrzegamy zatem przed pochopnymi osądami. Jakiekolwiek odchyłki odnotowane w tym teście nie są powodem do zmartwień, gdyż zwykle są one korygowane do wartości nominalnej przy wywoływaniu pliku RAW (w korpusie aparatu przy wytwarzaniu bezpośrednio pliku JPEG lub też przy obróbce surowego pliku w komputerze). Realne problemy dotykają jedynie tego oprogramowania zewnętrznego, które nie posiada profili dedykowanych dla różnych aparatów.

Czułość wyznaczyliśmy zgodnie z normą ISO 12232, wykorzystując metodę pomiaru ilości światła niezbędnej do saturacji poszczególnych grup fotodiod sensora. Do pomiarów wykorzystaliśmy światłomierz Sekonic.

Panasonic Lumix S1R - Zakres i dynamika tonalna


- - - - - - - - - - - - - - - - - - R E K L A M A - - - - - - - - - - - - - - - - - -

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Charakterystyka w całym zakresie nastaw ISO, poza programowym ISO 50, jest podobna. Czułości jako średnie wartości ze wszystkich grup senseli są ok. 1 i 1/2 EV poniżej nominalnych. Takie zachowanie jest typowe i umożliwia manipulację danymi w jasnych partiach obrazu.

Szum przetwarzania

Szum przetwarzania (ang. readout noise) to całościowe zakłócenia generowane przez elektroniczny tor przetwarzania danych. Ilość tego szumu nie zależy od ilości padającego światła ani czasu ekspozycji.

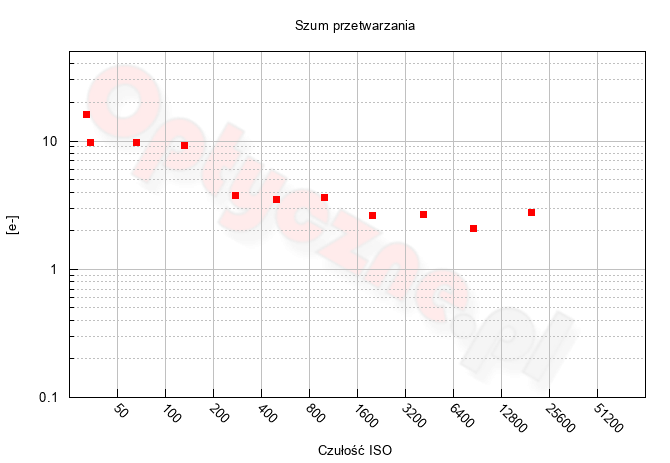

Szum przetwarzania wyznaczyliśmy w oparciu o serię zdjęć bez dostępu światła przy najkrótszej możliwej do ustawienia migawce. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Panasonic Lumix S1R - Zakres i dynamika tonalna

Wyrażenie wyniku w elektronach pozwala śledzić jakość przetwarzania toru analogowo-cyfrowego. Przebieg pokrywa zakres od 16 do 2 elektronów, co znaczy, że jakość zaprojektowanej elektroniki stoi na dobrym poziomie. W idealnie pracującej matrycy wykres powinien być linią prostą, ze wszystkimi wartościami dla różnych czułości ISO na tym samym poziomie. Tutaj można zauważyć, że dla czterech najniższych nastaw szum przetwarzania jest znacznie wyższy niż dla kolejnych. Jest to najprawdopodobniej związane z architekturą dual-gain, dzięki której można uzyskać lepsze wyniki dynamiki tonalnej dla wyższych nastaw ISO.

Współczynnik konwersji i wzmocnienie jednostkowe

Poniżej przedstawiamy współczynnik konwersji (ang. conversion gain) matrycy wyznaczony dla różnych nastaw ISO. Parametr ten definiuje liczbę elektronów przypadających na jednostkę kwantyzacji przetwornika ADC (tzw. ADU, ang. ADC unit). Analiza tych danych pozwala określić tzw. wzmocnienie jednostkowe, czyli cechę charakterystyczną każdej matrycy definiującą czułość, dla której współczynnik konwersji jest równy 1 – to znaczy wartość z przetwornika ADC pokazuje wprost liczbę przetworzonych elektronów.

Współczynnik konwersji wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Dane na wykresie zostały zaprezentowane w punktach odpowiadających realnym czułościom matrycy, a wyniki odwzorowują średnią wartość z wszystkich grup senseli.

Panasonic Lumix S1R - Zakres i dynamika tonalna

Dla najniższej natywnej czułości, na jedną jednostkę kwantyzacji przetwornika ADC przypada 7 elektronów. Przy 14-bitowym przetworniku daje to pojemność studni potencjałów (ang. full well capacity) na poziomie 110 ke. Taki wynik można uznać za bardzo wysoki. Punkt wzmocnienia jednostkowego wypada dla czułości 262, czyli praktycznie dla nastawy ISO 800. Przekroczenie tego progu powoduje, że za jakość obrazu odpowiadają już tylko i wyłącznie algorytmy cyfrowej obróbki sygnału, a nie tor analogowy matrycy. W związku z czym nie ma żadnego zysku ze stosowania takiej obróbki w aparacie i dokładnie te same efekty uzyskamy niedoświetlając zdjęcie, a następnie korygując ekspozycję w komputerze. W testowanym aparacie próg ten został ustawiony bardzo nisko.

Zakres tonalny

Zakres tonalny, będący miarą liczby rozróżnianych przejść tonalnych pomiędzy skrajnymi wartościami czerni i bieli, mówi nam, jak bardzo szum redukuje jakość zdjęcia powodując posteryzację.

Zakres tonalny wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiarów dokonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania.

Panasonic Lumix S1R - Zakres i dynamika tonalna

Na powyższym wykresie możemy zauważyć, że dla najniższej natywnej czułości liczba tonów sięga około 423, czyli otrzymujemy 8.7-bitowy zapis danych. Zarówno Nikon Z7, jak i Sony A7R III wypadły lepiej w tej kategorii, uzyskując 9 bitów. Przy ISO 6400 otrzymujemy wartości 5.9 bita, co daje około 60 przejść tonalnych. Przy maksymalnym dostępnym ISO przejść tonalnych mamy już tylko 18, co daje 4.2 bita.

Zakres tonalny na plikach zapisanych w formacie JPEG możemy ocenić wizualnie na wycinkach zdjęć tablicy Stouffer T4110. Kliknięcie na zdjęcie poniżej otworzy wycinek w pełnej rozdzielczości. Odległość pomiędzy sąsiednimi polami szarości wynosi 1/3 EV.

ISO Granica czerni i bieli
50
Panasonic Lumix S1R - Zakres i dynamika tonalna
100
Panasonic Lumix S1R - Zakres i dynamika tonalna
200
Panasonic Lumix S1R - Zakres i dynamika tonalna
400
Panasonic Lumix S1R - Zakres i dynamika tonalna
800
Panasonic Lumix S1R - Zakres i dynamika tonalna
1600
Panasonic Lumix S1R - Zakres i dynamika tonalna
3200
Panasonic Lumix S1R - Zakres i dynamika tonalna
6400
Panasonic Lumix S1R - Zakres i dynamika tonalna
12800
Panasonic Lumix S1R - Zakres i dynamika tonalna
25600
Panasonic Lumix S1R - Zakres i dynamika tonalna
51200
Panasonic Lumix S1R - Zakres i dynamika tonalna

Dynamika tonalna

Dynamikę tonalną wyznaczyliśmy w oparciu o serię zdjęć tablicy Kodak Q-14. Pomiary wykonaliśmy na surowych plikach przekonwertowanych uprzednio do 48-bitowych TIFF-ów bez demozaikowania. Na wykresie przedstawiamy wartości zakresu tonalnego dla wysokiej, dobrej, średniej i niskiej jakości obrazu. Odpowiada to stosunkom sygnału do szumu na poziomie 10, 4, 2 i 1.

Panasonic Lumix S1R - Zakres i dynamika tonalna

Dla najlepszej jakości obrazu przy ISO 100 testowany aparat osiąga wartość dynamiki tonalnej na poziomie 9.5 EV, co jest niewątpliwie bardzo dobrym wynikiem. Testowany model wypadł jednak nieco gorzej od Nikona Z7 (10.1 EV) oraz Sony A7R (9.9 EV). Z kolei Canon 5DsR uzyskał wyraźnie mniej, bo tylko 8.5 EV.

Dla kryterium SNR=1 dynamika osiąga 13.5 EV dla bazowego ISO, co oznacza, że nieco brakuje by wykorzystać całkowicie 14-bitowy zapis danych. Przy tej jakości widać zysk wynikający z architektury dual-gain, przekładający się na lepsze osiągi dynamiki.

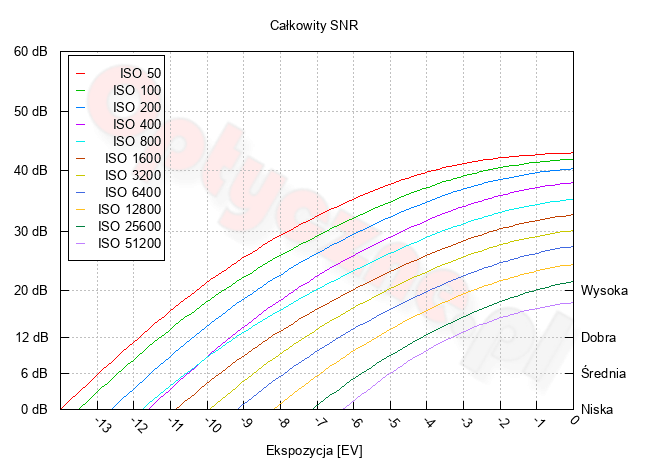

Poniżej przedstawiamy pełne wykresy SNR wygenerowane na podstawie wykonanych pomiarów dla wszystkich czułości aparatu.

Panasonic Lumix S1R - Zakres i dynamika tonalna

Wartość 0 na osi OX oznacza maksymalną wartość, którą aparat może zapisać w pliku RAW. Na prawej osi OY oznaczyliśmy miejsca dla kryteriów SNR=10 (wysoka), 4 (dobra), 2 (średnia) i 1 (niska). Przy pomocy tego wykresu każdy może oszacować dostępną dynamikę dla wybranej przez siebie minimalnej użytecznej jakości obrazu. Wystarczy poprowadzić poziomą linię wzdłuż wybranego kryterium i odczytać wartość na osi OX, dla której linia ta przecina się z wykresem dla odpowiedniej czułości. Gdy np. uznamy za kryterium minimalnej użytecznej jakości 12 dB, widzimy, że dla ISO 1600 dynamika zbliża się do wartości 8.5 EV.

Przy omawianiu zakresu tonalnego pokazujemy tradycyjnie, jak zachowują się zdjęcia przy obróbce komputerowej, kiedy to rozjaśniamy je lub przyciemniamy. Zdjęcia wykonujemy przy czułości ISO 100 i 1600, przysłonie f/16 i czasach odpowiednio 30 i 2 s. Następnie wywołujemy je jako 48-bitowe TIFF-y dcrawem i w Lightroomie rozjaśniamy o +4 EV oraz przyciemniamy o −4 EV, po czym zapisujemy jako zdjęcia 24-bitowe.

Panasonic Lumix S1R - Zakres i dynamika tonalna

Przy zdjęciach wykonanych aparatem S1R i A7R II w takich samych warunkach oświetleniowych i przy tych samych parametrach ekspozycji okazało się, że różnią się one zauważalnie jasnością. Różnica wyniosła mniej więcej 1/3 EV, przy czym jaśniejsze były zdjęcia z Lumiksa. Aby zatem porównanie rezultatów rozjaśniania i przyciemniania było bardziej miarodajne, zdecydowaliśmy się użyć zdjęć z A7R II z ekspozycją o 1/3 EV większą.

100 ISO
0 EV
+4 EV
S1R
Panasonic Lumix S1R - Zakres i dynamika tonalna Panasonic Lumix S1R - Zakres i dynamika tonalna
A7R II
Panasonic Lumix S1R - Zakres i dynamika tonalna Panasonic Lumix S1R - Zakres i dynamika tonalna
1600 ISO
S1R
Panasonic Lumix S1R - Zakres i dynamika tonalna Panasonic Lumix S1R - Zakres i dynamika tonalna
A7R II
Panasonic Lumix S1R - Zakres i dynamika tonalna Panasonic Lumix S1R - Zakres i dynamika tonalna

Dla ISO 100 efekt rozjaśniania obrazu wygląda w zasadzie podobnie. Szum nie uwidocznił się zbyt mocno, co przekłada się na niezłe rozróżnienie detali. Dla ISO 1600 przewaga A7R II jest zauważalna, z uwagi na niższy niż w Lumiksie poziom niebieskiej składowej szumu.

Przyciemnianie jasnych partii obrazu daje podobny efekt w obu aparatach, a widoczne różnice są raczej spowodowane różną jasnością oryginalnych zdjęć. Miejsca przepalone takowymi pozostaną.

100 ISO
0 EV
−4 EV
S1R
Panasonic Lumix S1R - Zakres i dynamika tonalna Panasonic Lumix S1R - Zakres i dynamika tonalna
A7R II
Panasonic Lumix S1R - Zakres i dynamika tonalna Panasonic Lumix S1R - Zakres i dynamika tonalna
1600 ISO
S1R
Panasonic Lumix S1R - Zakres i dynamika tonalna Panasonic Lumix S1R - Zakres i dynamika tonalna
A7R II
Panasonic Lumix S1R - Zakres i dynamika tonalna Panasonic Lumix S1R - Zakres i dynamika tonalna
