Nowatorska matryca od firmy Panasonic
Firma Panasonic poinformowała, iż opracowała technologię produkcji matryc, w których zrezygnowano z tradycyjnej siatki Bayera, a jej miejsce zajęły tzw. mikrorozdzielacze kolorów (ang. Micro Color Splitters), co pozwoliło na podwojenie czułości sensora na światło.
W tradycyjnej matrycy wykorzystującej filtr barwny RGB (czy to w postaci siatki Bayera, czy innej siatki, jak np. w przypadku matrycy Fujifilm X-Trans CMOS), światło padające na poszczególne piksele jest filtrowane w taki sposób, aby na dany piksel padało tylko światło o odpowiednim kolorze (czerwonym, zielonym, lub niebieskim).
W praktyce wygląda to następująco: użytkownik wciskając przycisk wyzwalający migawkę, powoduje oświetlenie matrycy. Na siatkę filtrów pada światło o różnych długościach fali (światło o fali 450 nm ma barwę niebieską, 500 nm zieloną, 550 nm żółtą a 650 nm czerwoną). Gdy na piksel zielony padnie światło niebieskie lub czerwone, to nic nie zostanie zarejestrowane. W ten sposób uzyskujemy obraz trójbarwny ale „dziurawy". W rzeczywistości jeden prawdziwy piksel obrazu, tworzą 4 piksele fizyczne (dwa zielone, czerwony i niebieski). Dopiero z takich kwadratów odpowiednie systemy w aparacie analizują uzyskane informacje, na podstawie których skomplikowane algorytmy „uśredniają” je i generują wielobarwną fotografię. W tym momencie, reprodukcja barw na uzyskanej fotografii zależy w dużym stopniu od pomysłowości programistów, opracowujących ww. algorytmy i procedury. Więcej o zasadzie działania matryc możecie przeczytać w artykule pt. „Kolorowe matryce”.
Dzięki zastosowaniu filtra barwnego możemy więc uzyskać kolorową fotografię, rejestrując obraz za pomocą komórek światłoczułych, które są czułe jedynie na natężenie światła.
Rozwiązanie to stosuje się od wielu lat, jednak obarczone jest ono dużą wadą. Podczas filtrowania kolorów tracimy sporą ilość światła, co powoduje, że do poszczególnych pikseli dociera zaledwie 30–50% pierwotnej wiązki.

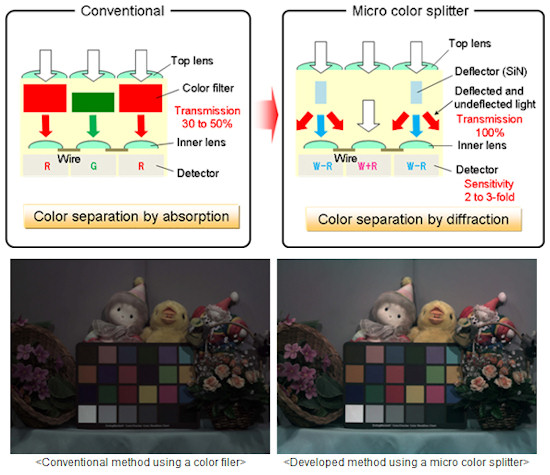

Porównanie zasady i efektów działania tradycyjnej matrycy z siatką filtrów barwnych oraz nowej matrycy wykorzystującej mikrorozdzielacze kolorów. |
W nowej matrycy firma Panasonic zrezygnowała z zastosowania filtrów barwnych i zastąpiła je tzw. mikrorozdzielaczami kolorów (ang. Micro Color Splitters). Są to elementy wykonane z materiałów nieorganicznych, które mogą być produkowane w trakcie wykorzystywanych obecnie procesów fabrykacji półprzewodników. mikrorozdzielacze kolorów umieszczone są nad poszczególnymi pikselami za soczewkami skupiającymi i dzięki wykorzystaniu zjawiska dyfrakcji powodują one rozdzielenie białej wiązki światła, na wiązki o odpowiednich kolorach. Powyższy rysunek ilustruje zasadę działania mikrorozdzielaczy kolorów, gdzie światło białe rozdzielono na dwie wiązki w kolorze czerwonym oraz wiązkę światła białego pozbawionego barwy czerwonej. W rezultacie na sąsiednie piksele pada światło W-R ( white-red – białe pozbawione barwy czerwonej) oraz W+R (white+red – białe z dodatkiem barwy czerwonej). Podobnie można wykorzystać rozdzielacze do wyodrębnienia barwy niebieskiej, co spowoduję rejestrację światła W-B (white-blue – białe pozbawione barwy niebieskiej) oraz W+B (white+blue – białe z dodatkiem barwy niebieskiej). Zatem zamiast pikseli RGB otrzymujemy zupełnie nową siatkę komórek światłoczułych, co wymaga zastosowania nowych algorytmów demozaikowania (odtwarzania kolorów). Jednak wysiłek ten się opłaca bowiem mikrorozdzielacze kolorów nie powodują absorpcji światła, przez co nie tracimy 50–70% wiązki, która jest pochłaniana przez tradycyjny filtr barwny. Panasonic twierdzi, że zastosowanie tego rozwiązania pozwoliło na dwukrotne zwiększenie czułości matrycy, co mają ilustrować dwa zdjęcia znajdujące się na powyższym obrazku.
Producent nie określił jeszcze, kiedy rozpocznie seryjną produkcję nowego typu matrycy, jednak trzeba przyznać, że nowa technologia wygląda ciekawie i bardzo obiecująco.
