Fujifilm i Panasonic pracują wspólnie nad matrycą organiczną
Firma Fujifilm poinformowała o współpracy z firmą Panasonic, której celem jest opracowanie nowej technologii produkcji organicznych matryc CMOS. Sensory te mają bazować na organicznej warstwie konwersji fotoelektrycznej, która zastąpi tradycyjne fotodiody wykonane z krzemu.
O pierwszych pracach nad tego typu produktem pisaliśmy już w 2011 roku w artykule pt. "Organiczna matryca CMOS od Fujifilm". Później w internecie znaleźć można było wnioski patentowe firmy Panasonic, które świadczyły o tym, iż japoński producent także skupił się na rozwoju podobnej technologii. Dziś dowiedzieliśmy się, że obie firmy połączyły swoje siły, a owocem tej współpracy jest zupełnie nowa matryca organiczna.
|

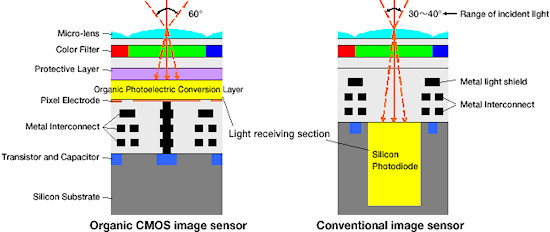

Tradycyjny sensor składa się z półprzewodnikowej fotodiody zbierającej światło, metalowych połączeń, filtra barwnego oraz mikrosoczewki ułatwiającej skierowanie wiązki światła do fotodiody. Natomiast nowa organiczna matryca CMOS zamiast fotodiody wykorzystuje organiczną warstwę konwersji fotoelektrycznej o wysokim współczynniku absorpcji. Pozwoliło to zmniejszyć grubość sekcji odbierającej światło do 0.5 mikrona.
Zabieg ten sprawił, że światło może wpadać do mikrosoczewki pod dużo większym kątem, przez co nowy sensor jest mniej podatny na powstawanie fałszywych kolorów, a konstruktorzy obiektywów nie będą musieli zmagać się z dużym winietowaniem w rogach kadru.
 |

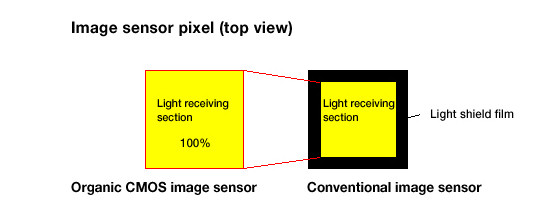

Sama powierzchnia światłoczuła pojedynczego piksela także jest znacznie większa. Dzięki temu do pojedynczej komórki dociera znacznie więcej światła i matryca pozwala uzyskać o 20% lepszą czułość w stosunku do tradycyjnego sensora CMOS.

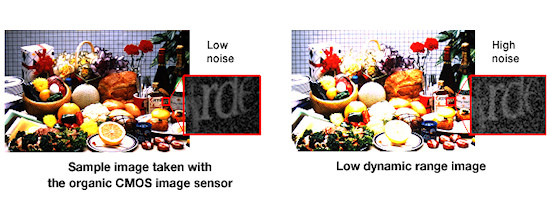

Producent chwali się także wykorzystaniem z matrycy nowej, półprzewodnikowej technologii firmy Panasonic, która w znacznym stopniu zwiększyła wartość saturacji (maksymalny poziom sygnału elektrycznego jaki matryca może obsłużyć, powyżej tego poziomu mamy do czynienia z przepaleniami w obrazie).
 |
Obie firmy będą promowały wykorzystanie nowej technologii organicznych matryc w wielu swoich produktach, włączając w to kamery do monitoringu, kamery cofania w samochodach, urządzenia mobilne, wreszcie aparaty cyfrowe.
Rezultaty badań zostaną zaprezentowane dzisiaj (11 czerwca 2013) na sympozjum VLSI w Kioto oraz na International Image Sensor Workshop 15 czerwca br. w Utah.
