Leica APO-Summicron-SL 35 mm f/2 ASPH. - test obiektywu
8. Winietowanie
Panasonic też rozwija obecnie dwa systemy, czyli L-mount oraz Mikro 4/3. Nie są one jednak ze sobą kompatybilne i obiektywów jednego systemu nie możemy podłączać do drugiego. W przypadku Leiki jest jednak trochę inaczej, bo obiektywy SL możemy podłączać zarówno do korpusów pełnoklatkowych, ale także do trochę starszych modeli z matrycą APS-C, takich jak choćby Leica T, TL, TL2 czy CL. Chcąc jednak zastosować takie samo podejście dla całego bagnetu L, będziemy omawiać winietowanie (a także dystorsję) wyłącznie w oparciu o detektor pełnoklatkowy.
Jak można było zauważyć w poprzednich rozdziałach, dane dla brzegu matrycy APS-C/DX zostały jednak pozostawione dla pomiarów rozdzielczości i aberracji chromatycznej. W tych przypadkach było to ważne, bo dawało nam dodatkową informację o rozkładzie ostrości i aberracji chromatycznej w całym analizowanym kadrze.
Najpierw zajmiemy się omówieniem winietowania obserwowanego na nieskorygowanych pod tym względem plikach JPEG.

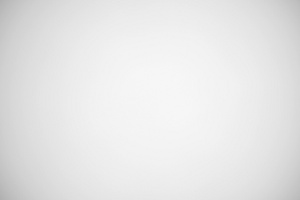

| S1R II, FF, JPEG, f/2.0 | S1R II, FF, JPEG, f/2.8 |
|
|

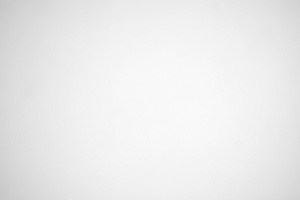

| S1R II, FF, JPEG, f/4.0 | S1R II, FF, JPEG, f/5.6 |
|
|
Duże rozmiary Leiki pozwalają na dość rozsądne zachowanie w tej kategorii. Na maksymalnym otworze względnym spadek jasności w samym rogu kadru wynosi bowiem 42% (-1.58 EV). Na pochwałę zasługuje też dość szybki spadek winietowania wraz z przymykaniem przysłony. Na f/2.8 mamy bowiem do czynienia z umiarkowaną wartością 26% (-0.88 EV), natomiast na przysłonie f/4.0 z niewielkim poziomem 18% (-0.59 EV). Dalsze przymykanie przysłony nie daje już mierzalnych efektów.
Jako bonusowy dodatek do tego rozdziału możemy jeszcze sprawdzić, jak wygląda winietowanie na nieskorygowanych plikach RAW, które mają odrobinę większe pole widzenia niż JPEG-i.

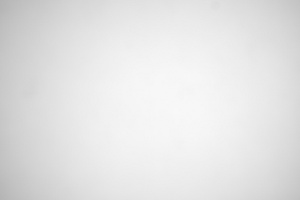

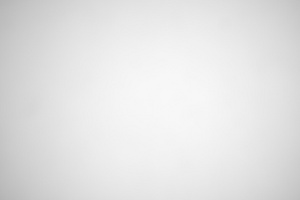

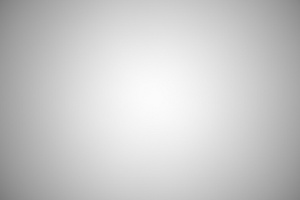

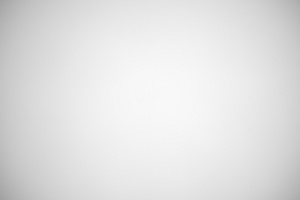

| S1R II, FF, RAW, f/2.0 | S1R II, FF, RAW, f/2.8 |
|
|
| S1R II, FF, RAW, f/4.0 | S1R II, FF, RAW, f/5.6 |
|
|
W tym przypadku, na maksymalnym otworze względnym, spadek jasności w rogach kadru sięga 48% (-1.90 EV) i zmniejsza się do 33% (-1.16 EV) po przymknięciu przysłony do f/2.8. Zastosowanie przysłony f/4.0 powoduje, że winietowanie spada do wartości 25% (-0.83 EV), a dalsze przymykanie nie powoduje już istotnych zmian omawianej wady.

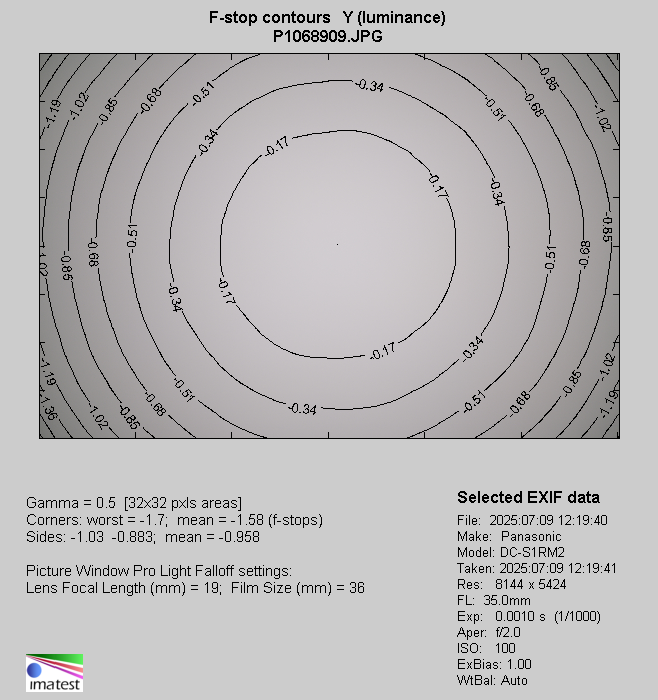

| Panasonic S1R II, JPEG, 35 mm, f/2.0 |
 |
